5.1側板厚度對機身強度和剛度的影響

    經計算，兩側板的重量占機身總重量的54%，側板厚度的改變會引起機身總重量的較大變化。同時，側板承擔絕大部分的應力，整機的強度和剛度主要是由側板的厚度來決定的。在這里，主要考慮機身變形隨側板厚度的變化情況。

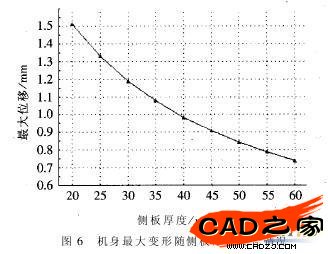

    由圖6(加強板厚度為40mm時)可以看出，機身的剛度隨側板厚度的變化影響非常大，當側板厚度由20mm變化到60mm時，機身的最大變形由1.512mm減小到0.739mm。


    5.2加強板對機身剛度的影響

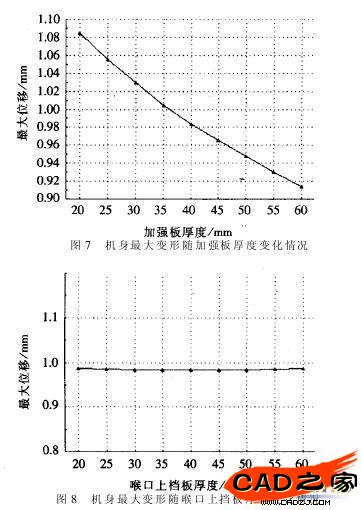

    用同樣的方法分析加強板對機身剛度的影響。由圖7(側板厚度為40mm時)可以看出，機身的剛度隨加強板厚度的變化不是十分明顯，當加強板厚度由20mm變化到60mm時，機身的最大變形僅由1.085減小到0.914。
