自卸舉升機構的仿真設計

時間:2010-06-02 08:00:00 來源:

    3仿真結果與分析

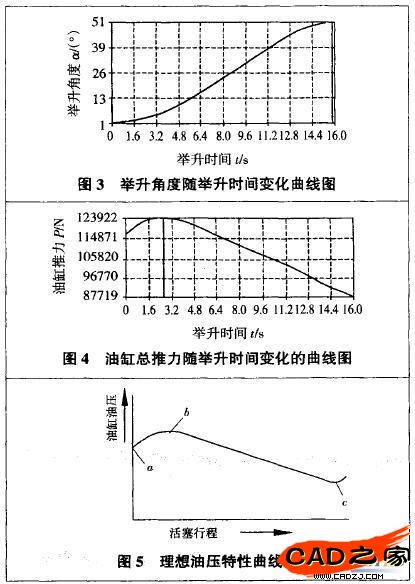

    由圖3可知,最大舉升角為510,滿足設計要求。

    由圖4可知,在舉升到約3.5s(對應圖3,可知發生舉升到約70時),油缸最大推力為128922N。隨后,在舉升過程中,活塞桿的力逐漸減小。本圖的曲線很接近圖5所示的理想油壓特性曲線(曲線變化平緩,Pmax在0°~15°之間),說明本機構設計比較合理。

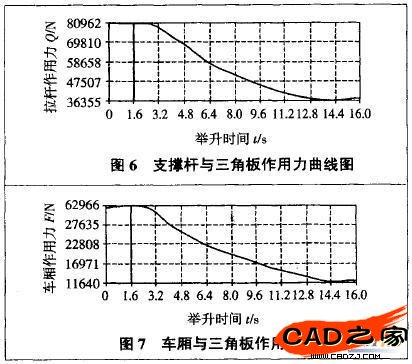

    由圖6可知,支撐桿對三角板最大作用力發生在舉升到約1.6s時(舉升到約40),數值為80962N,隨后逐漸減小。

    由圖7可知,三角板對車廂最大推力也發生在舉升到約1.6s時,左右兩側均為32966N。隨后,丫角板對車廂作用力逐漸減小。





    圖4、圖6,圖7的仿真結果對支撐桿、三角板、液壓機構的強度設計及對車廂地板的結構設計提供了數值依據。
