3 三維實體建模和后期處理

    3．1設計要求

    錨桿機試驗臺機械結構要求：

    1)由于試驗臺高達5m多高，因此須具有一定的剛度和強度，以致在試驗推力和模擬鉆孔的時候不至于振動過大出現事故；在滿足剛度、強度的前提下，其重量要輕，回轉體的轉動慣量盡量??；

    2)具備模擬井下錨桿機鉆孔實際情況，即隨著鉆孔的不斷加深，錨桿機的輸出扭矩不斷增大。這也是本試驗臺的獨特之處(相對其他礦兄弟單位的試驗臺而言)。

    3．2三維建模設計

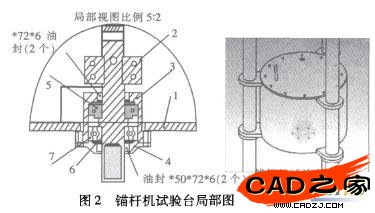

    根據錨桿機使用尺寸以及推力和扭矩的要求，結合以往的設計并本著節約的方針盡量使用我單位現有材料以及回用物品，初步確定結構尺寸、結構用材類型，進行三維造型設計，完成零部件設計并按約束進行裝配，其局部圖如圖2所示。


    3．3物理參數設計、工程計算分析

    利用質量特性命令可以計算整個實體的質量特性，包括質量、體積和重心位置等方面的信息。SolidWorks軟件可以添加材料的比重，自動輸出其物理特性，其中包括重量、重心、對重心的轉動慣量和對坐標原點的轉動慣量等。

    對試驗臺可移動和可轉動部分的重量要求，利用軟件的質量特性命令，可以非常方便給出設計，利用更改結構尺寸的方式驅動零部件的外形，達到更改零部件重量的目的，可以說是非常的便利。此質量特性命令可作為設計計算的依據。如果用手工計算，要幾個人用幾周的時間，而在這里瞬間即可完成，大大提高了設計效率。質量特性輸出結果如圖3所示。
