SolidWorks Simulation在電機安裝支架設計中的應用

時間:2010-06-02 08:00:00 來源:

副標題#e#

    前言：
    懸臂支架是一種比較常見的電機安裝支架，電機型號不同，支架的結構與力學性能也不相同。為了提高產品的研發速度和使用的安全性，我們采用當今主流的CAE三維分析軟件對支架進行力學分析替代傳統的樣品試驗，設計效率與準確性大為提高。
    1.電機與支架的安裝圖樣

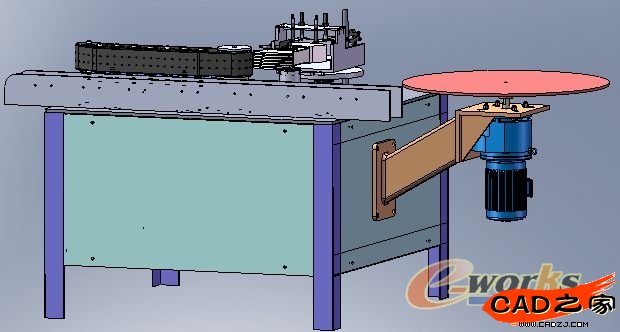

    兩幅圖中分別顯示了電機與支架在整個產品中的安裝位置，其中電機為低速交流電機，重量為49KG。


    2．支架實體的建立與力學分析

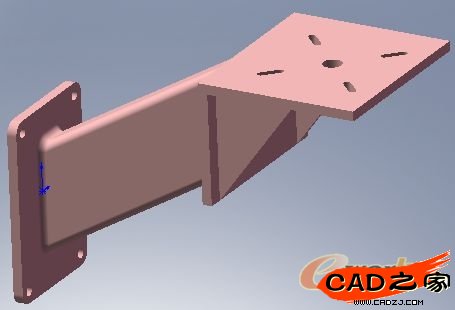

    2．1支架零件實體的建立

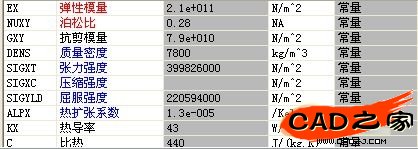

    根據實際生產的要求，支架由數個板材焊接而成，零件尺寸由產品的總體尺寸來設計，材質選擇Q235普通碳鋼，材料參數見下圖。
