在UG的使用過程中經常會有高級曲面創建造型的時候，此時會遇到片體轉成實體的情況。

以下通過幾個比較簡單的例子講幾種情況的片體轉換成實體的方法：

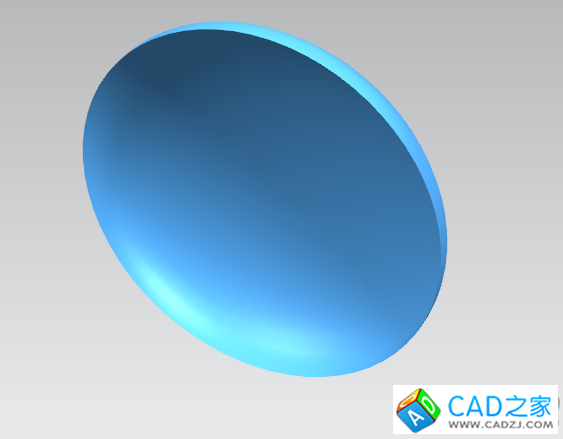

1、模型中只有片體本身情況。

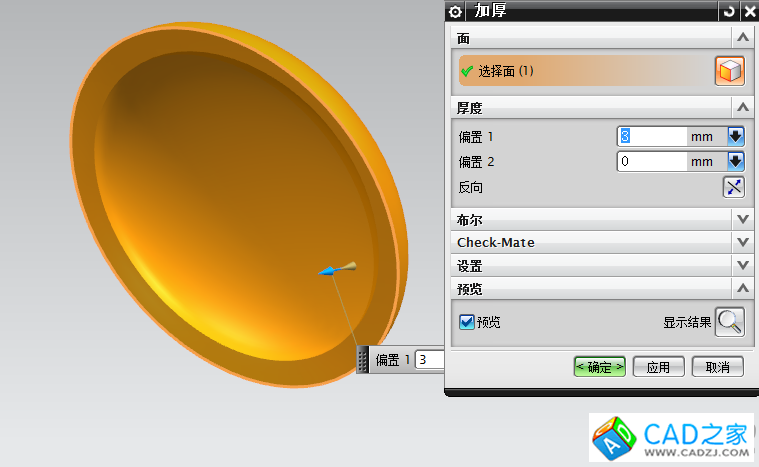

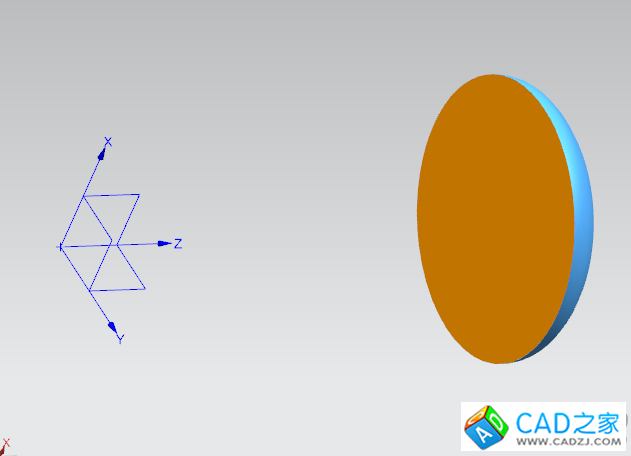

此時只需要用一個加厚命令就可以將想要的片體輕松變成實體了，這里需要注意的是，加厚的厚度大于曲面的曲率半徑時會報錯，所以加厚命令也可以間接的驗證曲面光順的好與壞。

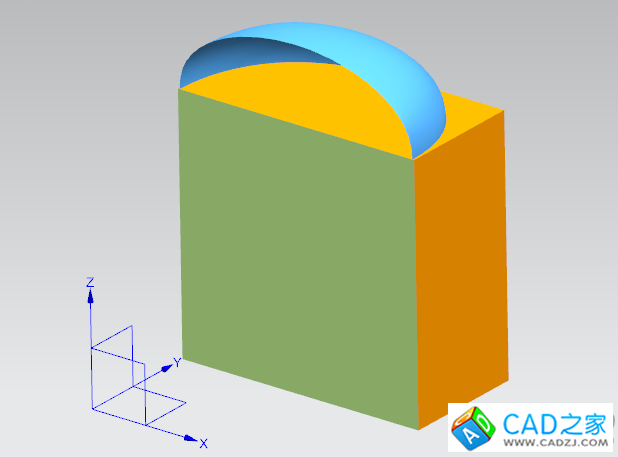

2、模型中有片體和實體，且需要組合成一個實體情況。

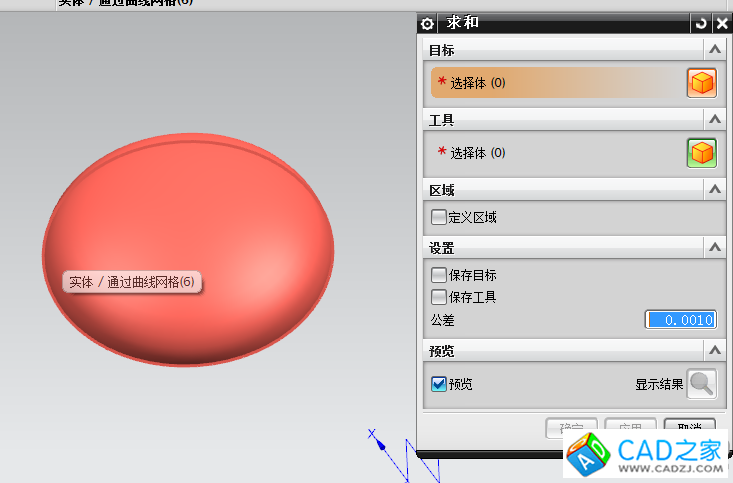

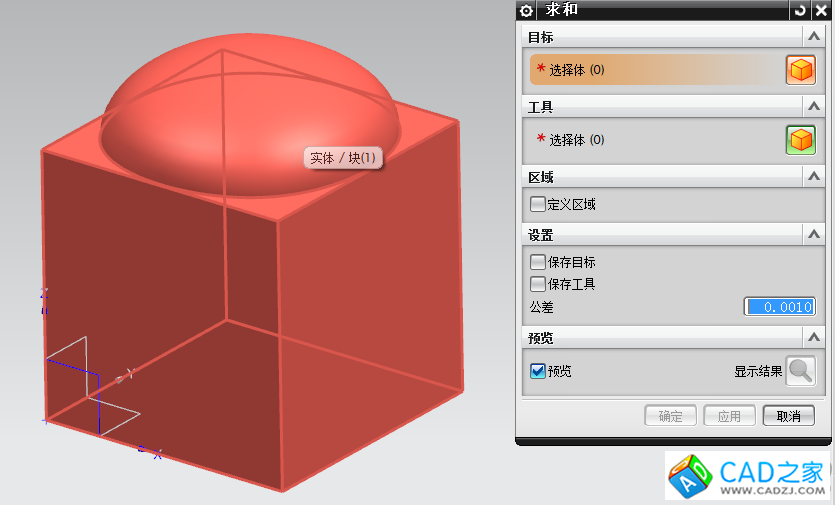

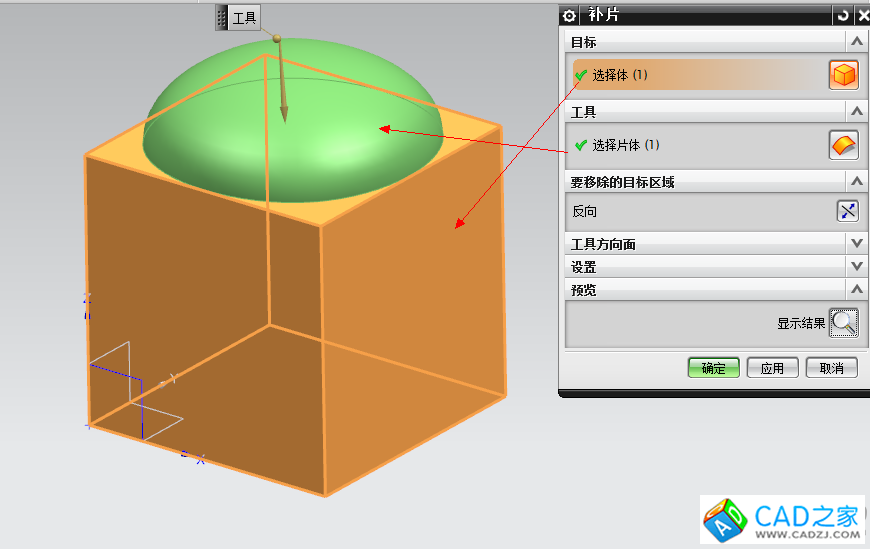

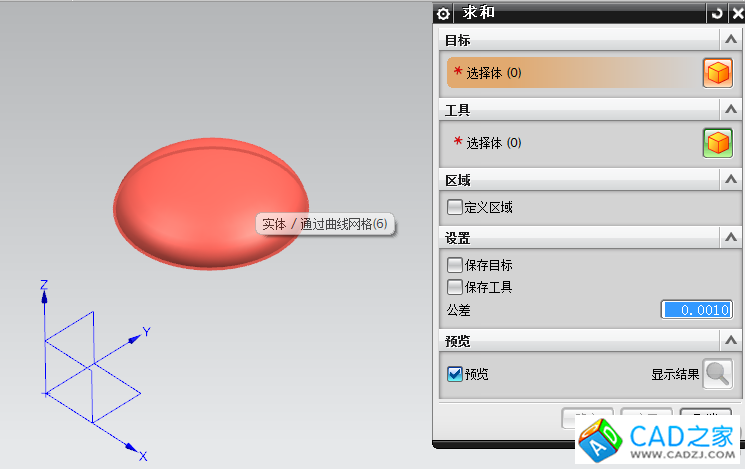

此時需要使用補片工具，如果無法看出是否轉換為實體，可以用求和命令驗證一下，可以選中就表示已轉換為實體。

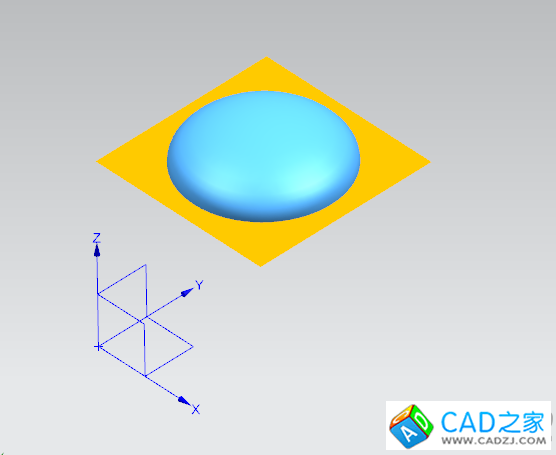

3、模型中閉合相交片體情況。

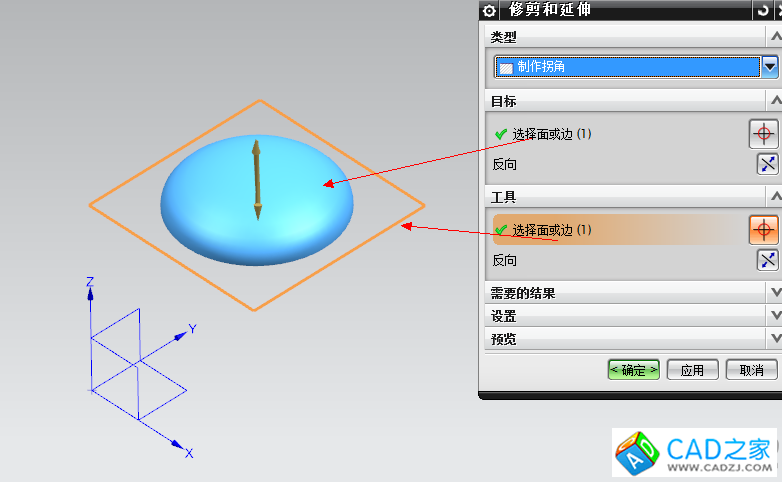

此時使用修剪和延伸命令中的制作拐角工具，一鍵搞定。

4、模型中有閉合曲面的情況。

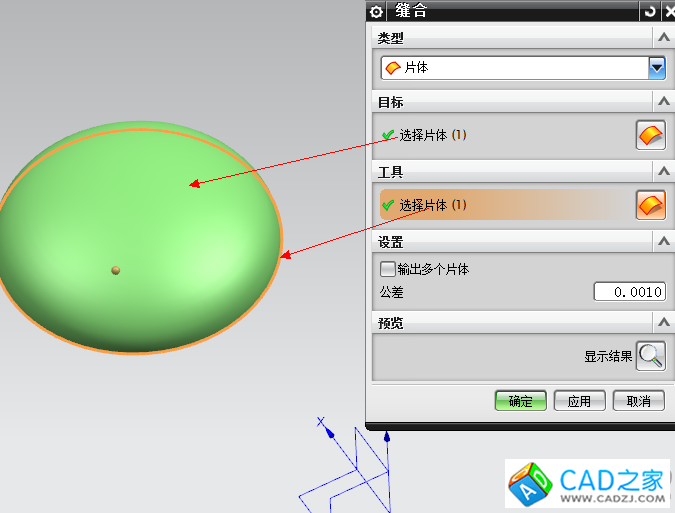

此時一定要保證整個曲面的完整閉合，否則無法完成實體轉換，命令為“縫合”。

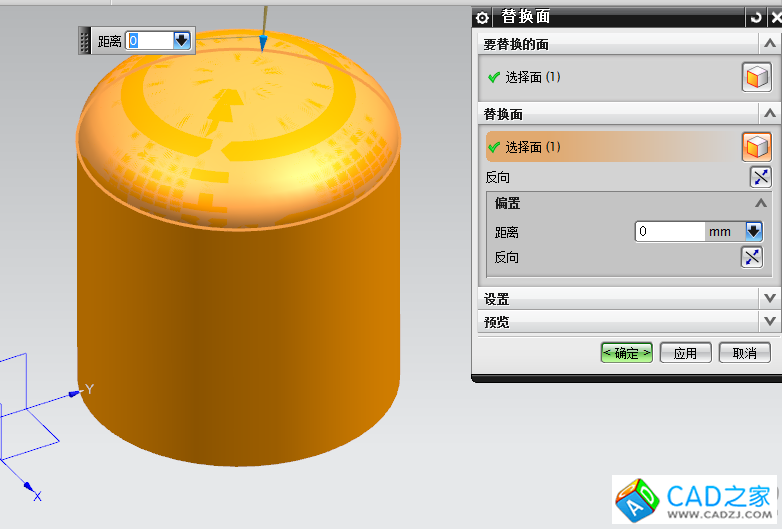

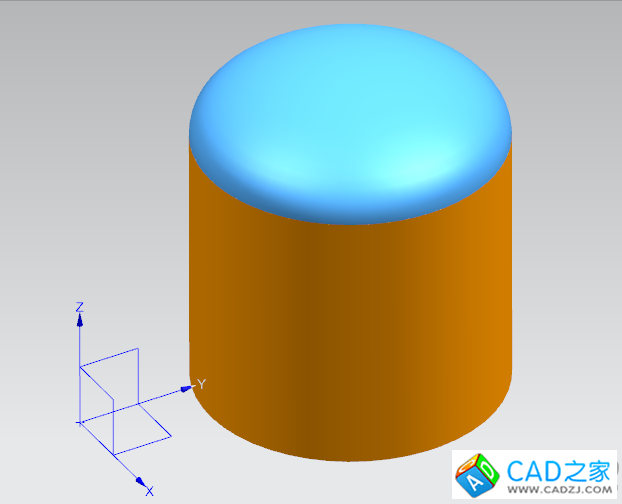

以上大致就是片體轉換為實體的幾種情況，目前也是我所接觸時常用到的幾種工具，如果大家有其他好的方法也歡迎提出探討。當然，并不排除其他工具可以實現，比如同步建模中的替換面工具，替換面對周邊的面要求會高一些，上面的長方體面無法替換出來，工具都是活學活用出來的，這里也簡單說明一下：
