8.顯示配置

    單擊窗口底部的“Configuration Manager”標簽，在窗口的左窗格中顯示已有的配置名稱。雙擊某一個配置名稱，即可顯示該配置的零件。

    9.長方形基礎板系列實體模型中的3個規格Z111070、Z111075、Z111080的驅動模型如圖3所示。

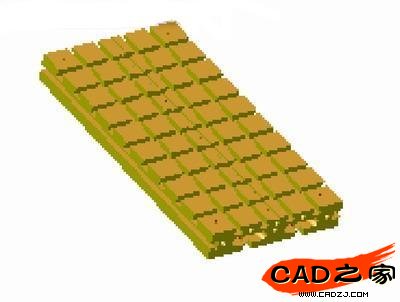

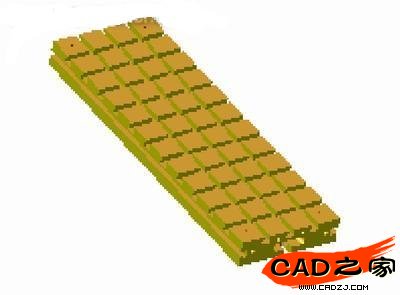

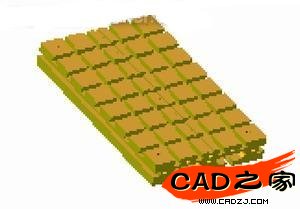

圖3 實體模型的驅動模型

    三、結論

    采用SolidWorks 2003軟件進行系列化組夾元件的參數化設計，其設計方法編輯，修改等很容易實現。從上述過程可以清楚地看出，參數化設計與傳統設計相比，最大的特點是它儲存了設計整個過程，使工程技術人員可以通過變動某些約束參數而不必改動元件設計的全過程來更新設計。成為進行初始設計、元件模型的編輯修改以及多種方案設計和比較的有效手段。
