3. 1接力器零件三維建模

     接力器零件的二維建模是在SolidWorks零件模式下完成的。SolidWorks有全面的零件實體建模功能.其建模思想是:零件是由一系列的特征組成.整個零件可以看成各個特征的先后疊加陳。建模時.先在草繪環境下選擇草繪平面和參考平面并繪制所要建立特征的二維圖形.再通過SolidWorks提供的特征造型功能將所繪制的二維圖形二維化。在SolidWorks的草繪菜單中提供了點、直線、矩形、圓、圓弧、樣條曲線等圖形繪制功能.可以方便地繪制各個特征的二維草繪圖。此外.在草繪過程中可設定各種約束條件相切、垂直等.可支持參數化的智能尺寸驅動.還可以設定各個尺寸之間的相對關系.使得草繪圖的修改十分方便。在特征造型過程中.SolidWorks提供了拉伸、切除、旋轉、掃描、放樣、倒角、鏡像、復制、陣列等十余種特征.可根據各個零件的特點對其進行特征造型。對于一些復雜的標準件(如齒輪).SolidWorks還提供了標準工具箱插件TOOLBOX支持各種標準件的快速建模.大大提高了特征造型的速度。

     接力器齒輪軸的二維模型如圖2所示.它的特征造型基本過程如下(1)建立齒輪本體的三維模型。在SolidWorks"插件"菜單中激活SolidWorks標準工具箱TOOLBOX.進人TOOLBOX界面.選擇所要造型的標準件為"齒輪"并選擇齒輪的樣式為"ISO直齒輪".輸人齒輪的模數及齒數等參數.點擊"確定"完成齒輪本體的快速建模。(2)軸端的建模。以過圓柱齒輪軸線的平面作為草繪平面繪制相應草繪圖作加材料的旋轉.形成齒輪軸本體.通過"退刀槽"命令創建齒輪軸上的退刀槽.并通過"倒角"命令創建倒角。(3)孔及鍵槽的創建。以齒輪軸的一端面作為草繪平面繪制相應草繪圖作切減材料的拉仲.切除屬性設為穿過所有.形成齒輪軸的孔及鍵槽.并通過"倒角"命令創建孔端口的倒角。


     3. 2虛擬裝配

     各零件二維建模完成后.可在SolidWorks裝配體模式下對其進行虛擬裝配。虛擬裝配能以可視化的方式展示接力器的裝配關系;同時.可對接力器各個零部件的靜態干涉情況進行檢驗分析.能夠初步評價設計是否合理.能夠及時修改設計中的不合理部分.避免了在實際裝配階段因零件的設計錯誤而導致裝配失敗的情況發生。在實際裝配工作中也可利用接力器的虛擬裝配關系對其進行指導。

     接力器虛擬裝配的基本過程如下:

     (1)確定接力器各零件間的裝配關系。在SolidWorks三維裝配平臺上.各零部件之間的裝配關系通過裝配約束來實現。裝配約束確定了不同零部件點、線、面之間的相對位置關系.使用配合約束.可設定不同零部件之間的配合關系.還可定義零部件相對于其他零部件的位移和旋轉等位置關系.設計者通過這些約束關系的組合對零件進行虛擬裝配。在進行接力器虛擬裝配時應采用與實際工藝要一致的裝配關系.首先應對接力器的結構及接力配求器各運動副進行詳細的分析.再確定各個配合采用何種裝配約束將零件進行裝配。

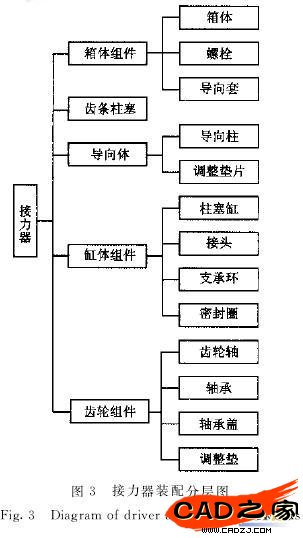

     (2)將接力器進行分層裝配。在大裝配體里.如果將所有的零件裝入最終的裝配里.會是非常雜亂的情形，而且眾多零件凌亂的裝人還會使計算機的反應速度越來越慢，因此，有必要將產品按大的功能進行劃分，先裝配成一些的子裝配體，再將各個子裝配體裝配成最終的產品。水壓機接力器是一個多結構體，有必要進行分層裝配，接力器裝配分層圖如圖3所示。裝配時先將整個接力器分成如圖所示5個子裝配體各自進行裝配，最后將該5個子裝配體裝配成接力器。裝配時當模型上現有點、線、面不足以或不便于確定零部件之間的相對位置關系時，還可以考慮在零部件模型上創建輔助特征來確定零部件之間的裝配關系。接力器裝配圖如圖4所示。
