副標題#e#    SolidWorks 是美國 Windows 原創的三維立體設計軟件。它具有獨特的特征管理樹，可以進行草圖繪制，構建零件模型，實現由零件自動生成工程圖和裝配圖。SolidWorks 包含有各種功能的插件：高級渲染軟件 PhotoWorks、特征識別FeatureWorks、動畫制作 Animator、管道設計Toolbox 和齒輪設計 Gear 軟件包。

    基于 SolidWorks 的齒輪設計軟件對變位齒輪進行分析與設計是該文的討論核心。

    1 變位齒輪

    在齒輪加工過程中，為了防止用標準刀具切制齒數較少的齒輪而發生根切現象，通過改變刀具與輪坯的相對位置來切制齒輪，避免了齒輪加工中的根切，這種方法就是所謂的變位修正法，利用這種方法加工的齒輪即為變位齒輪。

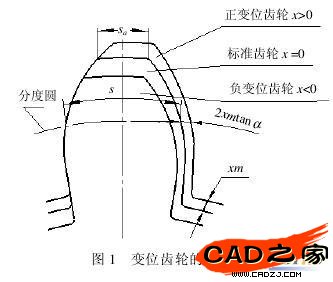

    變位齒輪的應用可以解決如下問題：① 用范成法加工齒輪時，當被切齒輪齒數 z﹤zmin時，避免發生的根切；② 在中心距 a~≠a＝1/2m∑z的情況下實現正確嚙合；③ 提高齒輪傳動的承載能力，減少或均衡齒面的磨損以提高傳動使用壽命；④ 滿足某些特殊要求，如增大重合度等。加工變位齒輪時，刀具由切制標準齒輪的位置沿徑向從輪坯中心向外移開的距離用 xm 表示，m 為模數，x 稱為徑向變位系數。x＞0 為正變位齒輪，x＜0 為負變位齒輪，x=0 為標準齒輪，3 種不同的齒輪齒形關系如圖 1 所示。變位齒輪的幾何尺寸：

    齒頂高 ha=（ha*+x）m，（ha*為齒輪的齒頂高系數）
    齒根高 hf=（hf*-x）m, (hf*為齒輪的齒根高系數)
    齒厚 s=（π/2+2xtanα）m（s 為齒輪分度圓上的輪齒厚度，圖 1）
    齒槽寬 e=（π/2-2xtgα）m


    可見變位系數對齒輪齒形的影響是不能忽視的。當 x＞0 時，正變位齒輪的齒厚 s 加大，齒頂高增大，齒根高減少；x＜0 時，負變位齒輪的齒厚 s 變薄，齒頂高減少，齒根高增大。為了直觀地反映變位系數對齒形變化的影響，以SolidWorks 軟件為平臺，研究和設計直齒變位齒輪是問題的核心。
