基于 SolidWorks 的變位齒輪的分析與設計

時間:2010-06-02 08:00:00 來源:

    2 建立變位齒輪模型

    2.1 構建不同的變位齒輪

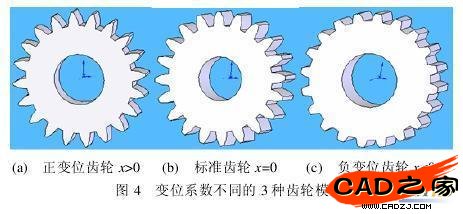

    啟動齒輪設計軟件包:打開"新建零件"→工具(tool)→宏操作(M)→運行→齒輪.swp→出現齒輪設計參數控制件,如圖 2 所示,設置齒數 z、模數 m 相同,但變位系數不同的 3 組齒輪參數,即 z=20、m=3,而 x 分別取 0.25、0、- 0.25時,其正變位齒輪各部分的參數信息如圖3所示。分別輸入 3 組數據可生成正變位齒輪圖 4(a)、標準齒輪圖 4(b)和負變位齒輪圖 4(c)模型。
