（2） 外部特征設置

    齒輪模型外部特征的設置可以使虛擬模型更加真實，模型的外部特征決定形體具有的顏色和材質等。在 SolidWorks 中利用外觀（Appearance）命令可以控制模型的顏色，還可以對模型的加工紋理（Texture）、材質（Material）進行設置使模型更加真實、效果更好。利用場景、光源等可以設置合適的光線及光源，襯托模型。利用材質（Material）設定材料的屬性。SolidWorks 提供了各種材質，可根據齒輪的特性選擇材質。外部特征的設置使齒輪模型更加逼真，如圖 8 所示。


    3.2 生成工程圖

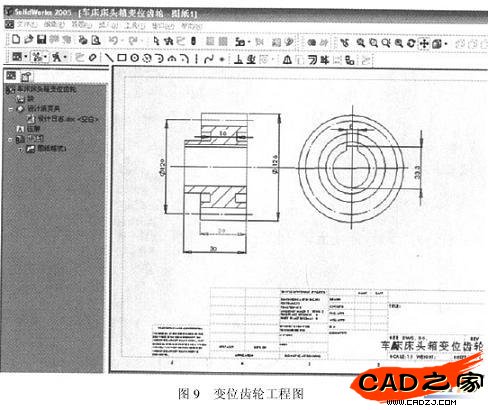

    在文件菜單中選擇由實體圖生成工程圖 →選擇工程圖格式 → 生成標準的工程圖→ 編輯視圖 → 設置剖切位置，生成剖視圖 →標注尺寸→填寫標題欄。完成的工程圖如圖 9 所示。


    4 結 束 語

    以 SolidWorks 為設計平臺進行的直齒變位齒輪的研究和設計，從理論和實際兩個方面分析了變位系數對齒形的影響，有利于變位齒輪的設計和教學工作，齒輪模型生成的工程圖極大地方便了齒輪設計。
