3.4優化目標

     優化的月標是盡量減少機架的重量，即質量最小。在沒有優化之前。機架的質量是3128．629。

     3.5模型網格化

     COSMOSWorks可根據零件情況自動劃分網格的形狀及大小，也可由使用者根據需要自行調節網格大小。單元格越小，劃分就越精細，網格數也越多，相應的計算量就越大。一般情況下采用默認的網格劃分，其結果和精度還是可以接受的。這里采用默認的網格大小，單元大小為：10．5058mm，誤差為：0．525288mm。


     4優化前的頻率分析

     單擊"COSMOSorks"，新建一個算例，算例類型選"頻率"，網格類型選"實體網絡"。建好算例后，接著就是為幾何三維模型分配材料類型。右鍵選中新建算例下的"實體"，選"應用材料到所有"，在彈出的對話框，選擇SolidWorks Material的"自庫文件"，在材料類型里選擇1060鋁合金。

     準備工作做完后就要為三維模型添加約束。右鍵單擊"載荷，約束"，選擇固定約束，使機架最下面的底面固定。接著右鍵單擊"網格"，選擇"生成網格"，網格單元大小和單元誤差都選擇默認的值。最后右鍵單擊新建的算法，選擇"運行"。分析完后的，各模態下的頻率如表2所示。

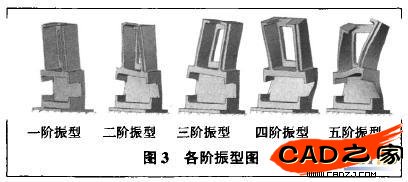

     各階振型圖見圖3。


     5優化分析

     單擊"COSMOSWorks"，新建一個算例，算例類型選"優化"。右鍵單擊"優化"算例下的"目標"，選擇質量最小。在設置"設計變量"前要將相關的特征尺寸顯示出來。在FeatureManager中右鍵單擊第一個"注解"，選擇"顯示特征尺寸"。將不相關的尺寸隱藏起來，然后把相關的尺寸重新命名。其方法是選中相關的尺寸，右鍵單擊，選擇"屬性"，更改尺寸的名稱。在這里要注意的是，新建的算例也好，尺寸的名稱也好，最好只用英文或者英文字符(即拼音字母)。有時候用中文字符會造成分析的失敗。設置相關尺寸的名稱最好在分析之前完成。右鍵單擊"設計"，選擇"添加"，然后用鼠標擇相關的尺寸。其他的設置按照要求完成就行了。添加約束的方法和添加設計變量的方法類似。設置完成后，右鍵單擊"優化"，選擇"運行"。

     本次優化的最后結果如圖4所示。


     最終的總質量為299739，模式l的頻率為197．26Hz，符合開始的設計要求。
