1．2基于網絡的設計計算原理和內容

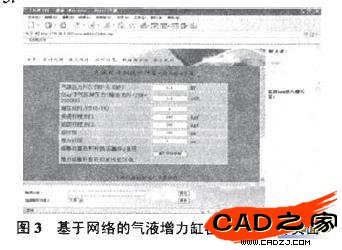

    用戶必須經過身份驗證，才能登錄網站設計界面參與氣液增力缸系統設計研究。設計頁面包括主設計頁面，聊天室頁面，標題頁面。在設計頁面首頁，通過提交初始參數計算出設計氣液增力缸關鍵參數，包括活塞桿直徑，增力活塞桿直徑，活塞直徑，液壓缸壓強。根據系統的設計步驟和要求，結合自己的設計尺寸進行設計來完成以下設計過程。最終結果可以通過數據接口文件的形式下載查看。高級用戶還可以進行對零件的參數化驅動，通過調用后臺SolidWorks軟件實現。設計計算初始頁面如圖3．


    1．3零件參數化設計

    本文選定SolidWorks作為CAD的二次開發平臺。SolidWorks軟件在總結和繼承了大型機械CAD軟件基礎上，在Windows環境下實現了三維實體造型的參數化設計。SolidWorks的API(Application Programming Interface)應用程序接口，是一個基于ActiveX Automation的編程接口，其中包含了數百個API函數。這些API函數是VB開發SolidWorks二次開發COM接口，通過該接口建立圖形專有模塊，從而實現參數化設計的。

    下面用參數化方法繪制。型密封圈零件的簡單程序實例說明如何利用VB對SolidWorks進行二次開發(主要利用尺寸驅動原理，利用已經建立好的模型，根據用戶輸入參數重新動態生成O型密封圈模型)。

    (1)建模。首先在SolidWorks里建立。型密封圈模型，其次設置各關鍵尺寸的參數變量，然后將文件保存(G：＼parameter＼O型密封圈．SLDPRT)。

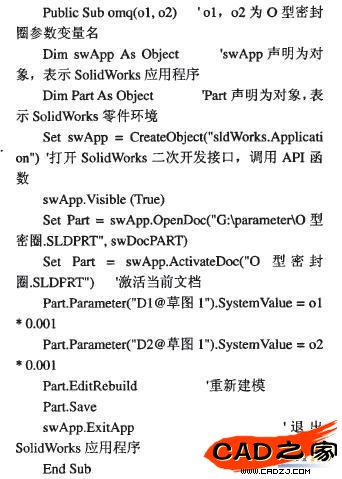

    (2)生成．DLL文件。首先啟動VB軟件，建立一個ActiveX DLL工程，在工程的類中輸入驅動SolidWorks的程序，將文件名保存為oxmfq．d11．源代碼程序如下：


    2實現的關鍵技術

    2．1網站的安全性技術

    通過設置用戶的使用權限保證網站的安全性。設置用戶擁有不同的使用權限，未進行注冊登錄的用戶不能訪問該系統頁面，普通用戶只能訪問部分頁面，無權查詢數據庫，也無法完整地完成一次設計過程，高級用戶可進入真實的設計系統進行操作。

    此外，還可利用Session對象防止未授權用戶訪問系統頁面。Session對象最大的優點就是可以把某用戶的信息保留下來，讓后續的網頁讀取。源代碼程序：

    另外，也可以限制對頁面的訪問，當判斷發現用戶未登陸而直接進入到應用系統界面，則自動跳轉到登陸界面。

    2．2網絡數據庫技術

    當客戶端瀏覽器發出HTML請求到Web服務器之后，Web服務器根據客戶請求向數據庫服務器發出數據查詢請求，數據庫服務器將返回查詢結果到Web服務器，再由Web服務器返回給客戶端，作為對HTML頁面請求的響應。其執行原理如圖4所示。

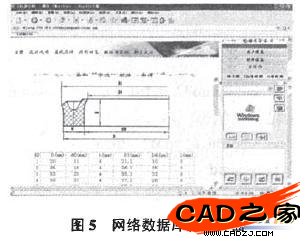

    利用ASP(ASP具有強大的服務器端腳本編程環境)內置的ADO組件與數據庫建立連接，進行數據的讀取添加修改刪除操作(如圖5所示)。
