一、       參考設置要求

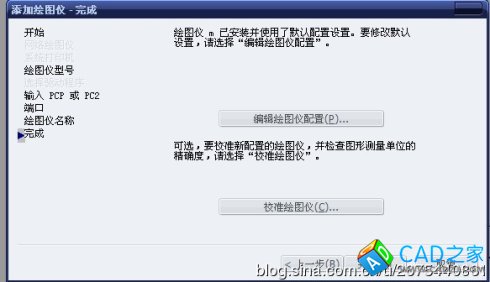

Cad里面 從添加繪圖儀開始的幾個要統一的地方

隨便改個名字

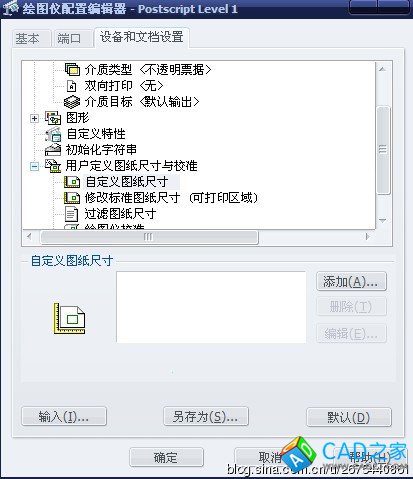

點編輯

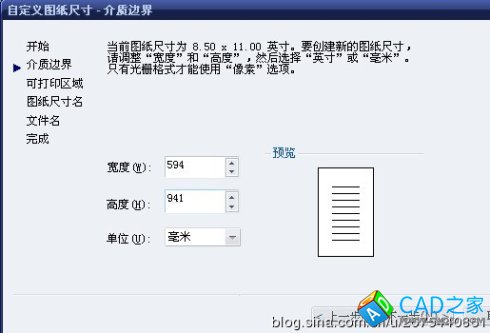

自定義圖紙尺寸(無邊框設置高度為841）


紙張大小

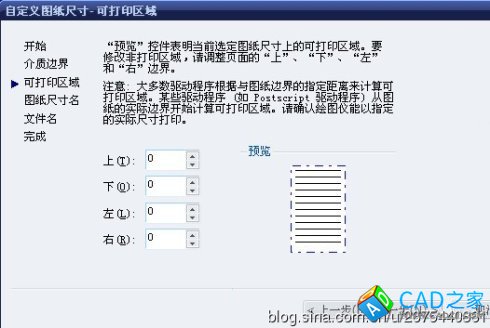

邊距都0

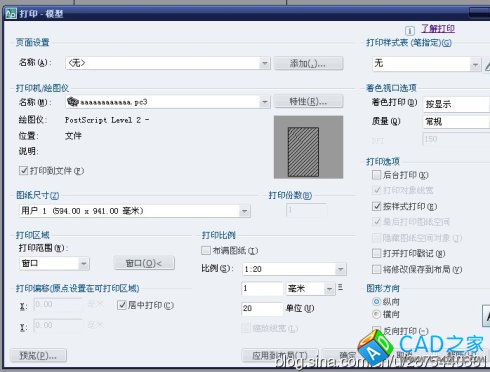

再點窗口，選擇先前設置的圖紙，打印比例選擇布滿圖紙。
（4）預覽

（5）確定

文件會被保存為eps文件

二、用PS打開文件時

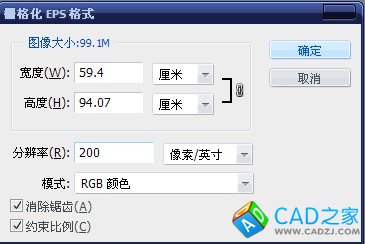

在PS中代開eps文件，此時會出現柵格化圖像設置對話框，具體設置如下：

圖紙大小: 寬度 59.4厘米 高度 94.07厘米（無邊框為84.1厘米）

分辨率：150（夠用，電腦配置不高的話，大了會卡） #p#分頁標題#e# 單位：像素英寸
模式：RGB顏色

將自己畫好的圖拖到底圖中是，按住shift在拖動，才會和低于正好疊合。

三、注意事項

1、分圖層：無論在CAD還是在PS，一定要把圖層分清晰，每一個圖層只包含一個元素，在CAD導圖，分圖層導出，關掉不要的圖層，在PS里編輯時，方便修改與編輯
